產品詳情
|
|
|

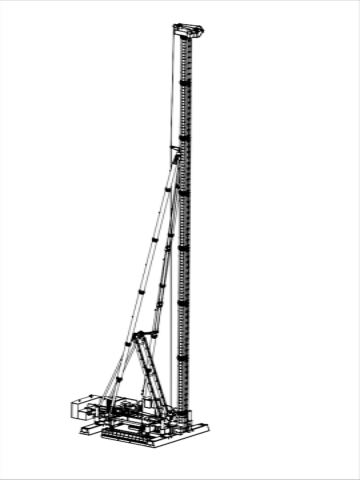

JZB270 |
|
|
樁架高度 |
mm |
51000 |
|
|
立體筒體直徑 |
mm |
Φ1020 |
|
|
立柱導軌中心距 |
mm |
600×φ102 |
|
|
立柱調整角度 |
degree |
±1.5° |
|
|
斜撐油缸行程 |
mm |
2200 |
|
|
立柱微調油缸行程 |
mm |
400 |
|
|
最大拔樁力 |
kN |
800 |
|
|
主卷揚 （吊鉆機）
|
單繩拉力（首層） |
kN |
120 |
|
繩速 |
m/min |
0～26/0～32 |
|
|
鋼繩直徑 |
mm |
φ22 |
|
|
容繩量 |
m |
600 |
|
|
副卷揚 （吊樁、吊鉆桿） |
單繩拉力（首層） |
kN |
40 |
|
繩速 |
m/min |
0～26/0～32 |
|
|
鋼繩直徑 |
mm |
Φ22 |
|
|
容繩量 |
m |
600 |
|
|
起架卷揚
|
單繩拉力（首層） |
kN |
100 |
|
繩速 |
m/min |
0～18 |
|
|
鋼繩直徑 |
mm |
φ22 |
|
|
容繩量 |
m |
320 |
|
|
平臺回轉角度 |
|
° |
±10 |
|
樁架橫向移動
|
速度 |
m/min |
4.5 |
|
步長 |
mm |
3850 | |
|
樁架縱向移動
|
速度 |
m/min |
2.7 |
|
步長 |
m |
800 | |
|
樁架頂升 |
速度 |
m/min |
＜0.63 |
|
步長 |
m |
600～—600 |
|
|
履板軌距 |
工作時 |
mm |
9300 |
|
移位時 |
mm |
5500 |
|
|
輪距 |
工作時 |
mm |
5500 |
|
移位時 |
mm |
4900 |
|
|
橫向履板 |
長度 |
mm |
12000 |
|
寬度 |
mm |
1600/1300 |
|
|
縱向履板 |
長度 |
mm |
6600 |
|
寬度 |
mm |
2200 |
|
|
接地比壓（不帶工作裝置） |
MPa |
≤0.1 |
|
|
電機功率 |
KW |
75 |
|
|
液壓系統額定壓力 |
MPa |
25/20 |
|
|
樁架總質量 |
t |
175 |
|
